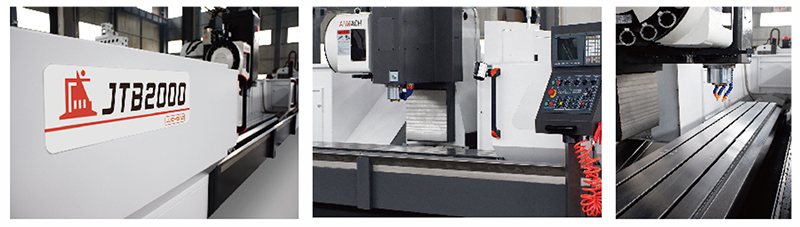

JTB1600/2000
■ 該機是一款集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長條形的型鋼、銅、鋁 型材等金屬加工。
■ 配備鏈板式自動排屑機。
■ 采用高速滾動直線導軌，從而提高加工效率。
■ 采用全包圍防護罩，保證操作者s全與環境衛生。
■ 采用圓盤式機械手刀庫，換刀速度快，可顯著提高工作效率。
■ 可根據客戶要求定制不同規格長度的機型。
關鍵詞：型材加工中心JTB1600/2000
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1026
產品編號
所屬分類
型材加工中心
數量
-
+
庫存:
0
產品描述
■ 該機型是專為長條形零件的加工而研發的一款行業機型。
■ 該機是一款集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長條形的型鋼、銅、鋁 型材等金屬加工。
■ 配備鏈板式自動排屑機。
■ 采用高速滾動直線導軌，從而提高加工效率。
■ 采用全包圍防護罩，保證操作者s全與環境衛生。
■ 采用圓盤式機械手刀庫，換刀速度快，可顯著提高工作效率。
■ 可根據客戶要求定制不同規格長度的機型。
|
項目ITEM |
UNIT |
JTB1600 |
JTB2000 |
JTB2500 |
JTB3000 |
|
|
行程 |
X軸（工作臺橫向） |
mm |
1600 |
2000 |
2500 |
3000 |
|
Y軸（立柱縱向） |
mm |
500 |
500 |
500 |
500 |
|
|
Z軸（銑頭上下） |
mm |
700 |
700 |
700 |
700 |
|
|
工作臺 |
工作臺表面至主軸端面 |
mm |
150-850 |
150-850 |
150-850 |
150-850 |
|
工作臺尺寸 |
mm |
1600X500 |
2000X500 |
2500X500 |
3000X500 |
|
|
最大承載重量 |
kg |
800 |
1000 |
1200 |
1500 |
|
|
T型槽 |
|
5-18 |
5-18 |
5-18 |
5-18 |
|
|
主軸 |
主軸轉速范圍 |
rpm |
1-12000 |
1-12000 |
1-12000 |
1-12000 |
|
主軸錐度 |
|
BT30-BT40 可選 |
BT30-BT40 可選 |
BT30-BT40 可選 |
BT30-BT40 可選 |
|
|
主軸連接方式 |
|
直連/皮帶 |
直連/皮帶 |
直連/皮帶 |
直連/皮帶 |
|
|
刀庫 |
刀庫容置 |
T |
BT30-16(可選 BT40) |
BT30-16(可選 BT40) |
BT30-16(可選 BT40) |
BT30-16(可選 BT40) |
|
刀庫類型 ATC type |
|
圓盤式 |
圓盤式 |
圓盤式 |
圓盤式 |
|
|
最大刀具直徑（滿刀-鄰空刀） |
mm |
65-120 |
65-120 |
65-120 |
65-120 |
|
|
最大刀具重量 |
kg |
5 |
5 |
5 |
5 |
|
|
最大刀長 |
mm |
200 |
200 |
200 |
200 |
|
|
臨近換刀時間 |
s |
1.2 |
1.2 |
1.2 |
1.2 |
|
|
進給速度 |
三軸快速進給速度 |
m/min |
48 |
48 |
48 |
X:36 Y/Z:48 |
|
三軸切削進給速度 |
m/min |
24 |
24 |
24 |
X:18 Y/Z:24 |
|
|
電機 |
主軸電機 |
kw |
3.7/4.5 |
3.7/4.5 |
3.7/4.5 |
3.7/4.5 |
|
進給軸電機 |
kw |
X:1.8、Y1.8、Z2.5 |
X:1.8、Y1.8、Z2.5 |
X:2.5、Y1.8、Z2.5 |
X:2.5、Y1.8、Z2.5 |
|
|
機床 |
定位精度 |
mm |
X/Y/Z: 0.01 |
X/Y/Z: 0.01 |
X/Y/Z: 0.01 |
X/Y/Z: 0.01 |
|
重復定位精度 |
mm |
X/Y/Z: 0.008 |
X/Y/Z: 0.008 |
X/Y/Z: 0.008 |
X/Y/Z: 0.008 |
|
|
機床尺寸 |
占地面積 |
mm |
4650X2700 |
5650X2700 |
7650X2700 |
8650X2700 |
|
重量（約） |
T |
6.7 |
8 |
10 |
12 |
|
